TSOAG9EOS

Codice articolo: TSOAG9EOS

• Guida fuori asse (OAG) TS con 9mm di spessore, messa a fuoco individuale della camera di guida e possibilità di adattarla al vostro setup in modo flessibile
• - per riprendere e guidare con lo stesso telescopio, garantisce una guida precisa
• - design compatto, ideale anche per newton con correttore
• - versatile: l'adattatore Canon EOS lato camera può essere sostituito da uno M48 o T2

La guida fuori asse è un accessorio importante per l'astrofotografia. Pose lunghe richiedono una guida precisa, che può essere garantida da un telescopio di guida oppure da una guida fuori asse.

Con soli 9mm di spessore, la TSOAG9 è stata sviluppata da TS per potersi adattare a setup molto esigenti in fatto di backfocus. Può essere usata con pressochè ogni telescopio e configurazione.

• Vantaggi della guida fuori asse
• Un telescopio di guida aumenta il peso del vostro setup e soprattutto, se il peso complessivo è al limite della portata della montatura, può introdurre instabilità nel vostro sistema, mettendo a rischio la riuscita di pose ben inseguite. Inoltre può anche essere più costoso di una OAG, oltre a poter introdurre dannose flessioni.

Ma la caratteristicha principale della guida fuori asse (OAG) è che il telescopio di ripresa viene usato anche per guidare. Questo garantisce una maggior precisione di guida (specie se si usano focali lunghe come RC, SC, etc) e nel caso di flessioni, ad esempio del focheggiatore o del tubo ottico (newton leggeri come Orion UK), non si noteranno elongazioni, in quanto la camera di guida "segue" quella di ripresa nel movimento.

• Come funziona una guida fuori asse?

E' molto semplice. Ai bordi del fascio ottico è posizionato un prisma che ne intercetta una piccola parte e la manda alla camera di guida. Il fascio intercettato non cade sul sensore, quindi il prisma non introduce nessuna perdita di luce nella ripresa. Inoltre la TSOAG27 permetta la rotazione della camera di guida e del prisma di 180° circa, rendendo molto più semplice trovare una stella di guida

• Caratteristiche della TSOAG9:
• - molto robusta: può reggere anche camere pesanti
• - il design compatto la rende ideale per poterla adattare a molti setup
• - miglior illuminazione di campo garantita nel suo campo: possono essere usati anche sensori da 35mm

- messa a fuoco semplice della camera di guida, muovendo l'adattatore indipendentemente dalla camera di guida

Design compatto:

La TSOAG9 è la guida fuori asse più corta della sua classe e molto robusta. E' stata progettata per essere usata specialmente tra correttori/riduttori e camere di ripresa.

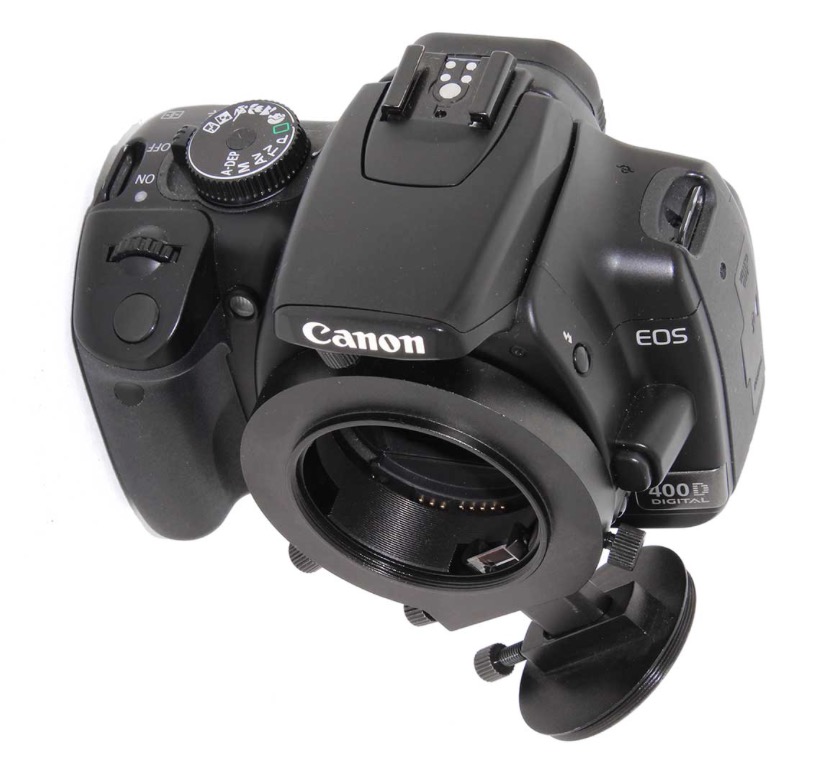

Montaggio sulla vostra Canon EOS:

La guida fuori asse rimpiazza l'anello T2. Offre 3 posizioni della camera di guida. Dopo aver scelto la posizione della camera, il prisma è posizionato appena al di fuori del campo visivo del sensore.

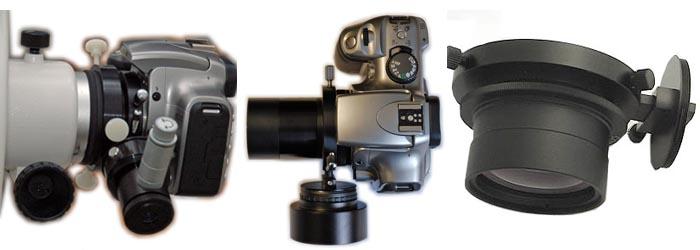

Adattamento al telescopio:

Questa OAG ha un naso da 2" molto corto con un filetto M48. Questo offre diverse possibilità per adattarla al telescopio:

T2: (ad esempio correttori con filetto T2) usare l'adattatore TST2-M48

M48 / 2": la guida fuori asse è già dotata di questo filetto. Per via del suo design corto, può essere necessario usare uno spaziatore per evitare che il filetto M48 possa toccare il prisma di guida

Barilotto da 2": si può montare il TSVF230 che consente di montarla su focheggiatori da 2"

Filetto TeleVue da 65mm: connessione diretta al sistema da 2.4" come il Paracorr - adattatore TSTV-M48a

SC: con l'adattatore TSSC-M48 può essere direttamente montata su filetti SC come le culatte degli Schmidt-Cassegrein

La guida fuori asse può essere adattata sulla maggior parte dei telescopi presenti sul mercato. Se avete dubbi su come fare, quali raccordi usare, oppure altro, non esitate a contattarci, troveremo la miglior soluzione per il vostro setup!

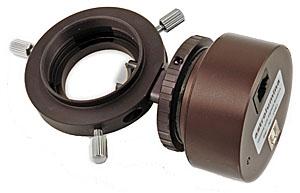

Collegare la camera di guida:

La connessione viene effettuata tramite un filetto T2. Inoltre offriamo questi adattatori per poterci adattare camere di guida con barilotto da 31,8mm (come Lodestar, QHY5L-II - adattatore TST2-1-T2s) oppure camere con filetto C (adattatore T2-Cs)

• Specifiche tecniche:
• - spessore fino alla connessione M48: 9mm
• - lunghezza del filetto M48 per montare altri raccordi: 11.2mm
• - connessione al telescopio: 2" e M48
• - connessiona lato camera: baionetta Canon EOS (adattatori opzionali per M48 e T2)
• - connessione camera di guida: T2
• - apertura libera: 45mm
• - distanza dal prisma al centro del terminate T2 lato camera di guida: da 26mm a 38mm
• - distanza dal prisma al centro della OAG: 6.7mm

. distanza dal prisma al centro lato camera: 4.5mm

• Materiale consegnato:
• - guida fuori asse TSOAG9EOS
• - adattatore Canon EOS per camera di ripresa
