TSFlat2

Codice articolo: TSFlat2

Spianatore di campo per rifrattori TS Flat da 2" - offre un campio piano fino al formato APS-C

Un rivoluzionario spianatore di campo che offre campo piano ed una qualità indiscussa, paragonato a molti altri spianatori.

Il TSFLAT2 può offrire il massimo campo illuminato, grazie alla rimozione del filetto T2 lato camera e all'adozione dell' M48 che è più ampio. Lo spianatore ha un'apertura libera di 45mm, rispetto a quella da 37mm offerta da uno con un filetto T2 lato camera.

Le performance sono eccellenti sui rifrattori (doppietti e tripletti) che vanno da f/5 a f/8.

Il backfocus è molto ampio: 109mm (per le eccezioni guardate sotto), per consentirvi di poter montare numerosi accessori come OAG, ruote portafiltri, etc.

E' possibile adattarlo ad un gran numero di configurazioni, grazie all'adozione dei filetti M48 (2").

Applicazioni pratiche:

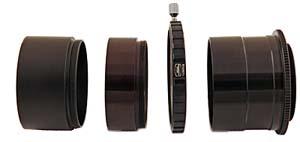

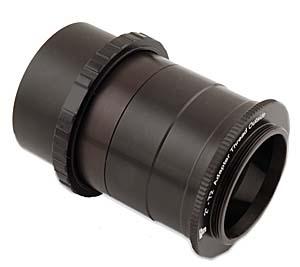

L'immagine sopra mostra un tipico setup, adatto per camere DSLR e rifrattori aperti a circa f/7. Lo spianatore è a sinistra dell'anello di blocco. Sparisce completamente nel focheggiatore. Subito dopo lo spianatore è presente una prolunga M48 per raggiungere la corretta distanza dal sensore. Ovviamente le prolunghe sono disponibili in diverse misure. In questo caso l'adattamento alla camera è stato fatto usando un classico raccordo che esce con un filetto T2. Ma sarebbe possibile anche usare un raccordo con uscita M48 dato che per le DSLR abbiamo disponibili anelli T con uscita M48 e non T2. E' stato usato un anello da 2" come stopper per bloccare la posizione di fuoco.

Siamo felici di assemblare per voi la configurazione ideale, per la vostra camera e accessori!

• Specifiche tecniche TSFLAT2:
• - spianatore di campo per rifrattori trattato multistrato e bordi delle lenti anneriti
• - nessun riduzione o aumento della lunghezza focale dello strumento
• - filetto lato camera: M48 maschio
• - filetto lato telescopio: M48 femmina (accetta filtri e accessori da 2")
• - apertura libera da 45mm

- lo spianatore sparisce nel focheggiatore, in questo modo non è richiesto ulteriore backfocus

Distanza raccomandata tra il filetto M48 dello spianatore e il sensore della camera di ripresa:

Per molti rifrattori la distanza ideale tra spianatore e sensore è tra 109mm e 129mm. L'esperienza e i test hanno mostrato che c'è una tolleranza del 5% senza andare ad intoccare la qualità su sensori APS-C. Per sensori più piccoli, è possibile una tolleranza maggiore, anche se il nostro consiglio è sempre quello di ricercare l'optimum per la massima prestazione sul vostro strumento.

• Distanze consigliate dallo spianatore (filetto M48) al sensore lato camera, in base alla lunghezza focale del vostro telescopio:
• - lunghezza focale <450mm: 128mm
• - lunghezza focale 450-490mmm: 123mm
• - lunghezza focale 500-550mm: 118mm
• - lunghezza focale 560-590mm: 116mm
• - lunghezza focale 600-690mm: 113mm
• - lunghezza focale 700-800mm: 111mm

- lunghezza focale da 800mm: 108mm

• Accessori disponibili per lo spianatore TSFLAT:
• - prolunghe M48 da 15mm, 20mm, 30mm
• - adattatori da 2" o T2 da 39mm di lunghezza
• - prolunga T2 variabile da 10 a 12mm
• - prolunga M48 variabile da 17 a 23mm

- prolunghe T2 da 5mm, 10mm, 15mm, 20mm, 3mm

Con questi adattatori potete usare il TSFLAT con moltissimi accessori, come guide fuori asse, ruote portafiltri, etc. Potrete mantere la giusta distanza spianatore/sensore senza andare ad alterare la qualità d'immagine. Ovviamente siamo ben felici di aiutarvi nella costruzione del vostro setup!

• Risultati pratici dei test eseguiti con il TSFLAT
• Abbiamo testato il TSFLAT con numerosi strumenti, sia ED che acromatici, sia doppietti che tripletti. In ogni strumento lo spianatore ha funzionato molto bene, senza particolari differenze di resa tra una configurazione e l'altra. In molti casi è andato addirittura meglio dello spianatore progettato appositamente per quel telescopio!
• Le immagini campione sono state riprese per dimostrare la buona qualità del TSFLAT, senza velleità estetiche.

Immagine ripresa da Manfred Konrad con uno Skywatcher ED80

Angolo superiore sinistro al 100% della risoluzione

Immagine di test ripresa con un astroprofessional ED 102

Angolo superiore sinistro al 100%
