Vixen SD Reducer HD

Il solo riduttore di focale SD Reducer HD è impiegabile autonomamente su astrografi a campo già spianato come il Vixen AX103S o il Vixen VC200L Visac, mentre sulle ottiche Vixen SD è impiegabile solo in combinazione con lo spianatore SD Flattener HD

Vixen AS Coating
Tutti i nuovi correttori ad alte prestazioni Vixen godono dell'avanzatissimo trattamento ottico Vixen AS Coating in grado di assicurare una trasmissione di luce superiore al 99,9%. Lo stesso trattamento ottico è riservato ad esempio allo strumento di punta, l'astrografo a 5 lenti Vixen VSD. Questo avanzatissimo trattamento ottico massimizza il contrasto e limita nel miglior modo possibile l'assorbimento di luce, eventuali immagini fantasma e altri fastidiosi effetti diffrattivi che spesso si possono trovare in strumenti e accessori ottici di più economica fattura.

Specifiche tecniche SD Reducer HD

Tubo ottico AX103S / VC200L
Lunghezza focale 825 mm / 1800 mm
Rapporto di amplificazione 0,77x
Lunghezza focale risultante 635 mm / 1386 mm
Rapporto focale F/6,2 / F/6,9
Campo corretto in mm *1 44 mm / 36 mm *2
Illuminazione al bordo 63% / 60%
Disegno ottico 2 elementi in 2 gruppi
Trattamento ottico Vixen AS Coating (trasmissione di oltre il 99,9% per ogni superficie attraversata)
Dimensioni / Peso 68 mm x 45.2 mm / 218 g

Specifiche tecniche SD Flattener HD + SD Reducer HD

Tubo ottico SD81S / SD103S / SD115S
Lunghezza focale 625 mm / 795 mm / 890 mm
Rapporto di amplificazione 0,79x
Lunghezza focale risultante 496 mm / 624 mm / 699 mm
Rapporto focale F/6.1
Campo corretto in mm *1 44 mm
Illuminazione al bordo 72% / 63% / 60%
Disegno ottico 2 elementi in 1 gruppo + 2 elementi in 2 gruppi
Trattamento ottico Vixen AS Coating (trasmissione di oltre il 99,9% per ogni superficie attraversata)

Spot diagram SD Reducer HD su astrografo Vixen AX103S

L'astrografo Vixen AX103S nasce già spianato e pronto per il formato full-frame 24x36 mm, tuttavia fino ad ora poteva disporre di un riduttore di focale 0.7x che poteva andare bene solo fino al formato APS-C. Benchè il rapporto di compressione fosse più spinto nel precedente riduttore (0.7x per un rapporto focale risultante di F/5.6) ora si ha la possibilità di disporre di un riduttore di focale 0.77x F/6.2 con un campo corretto maggiore

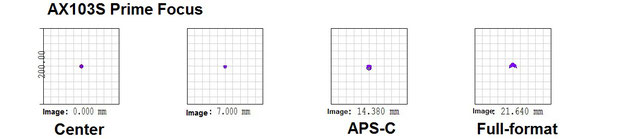

Spot diagram Vixen AX103S a fuoco diretto (F/8) - Correttore integrato nello strumento

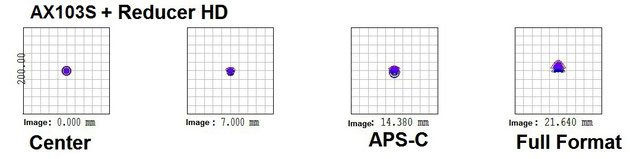

Spot diagram Vixen AX103S con riduttore SD Reducer HD (F/6.2)

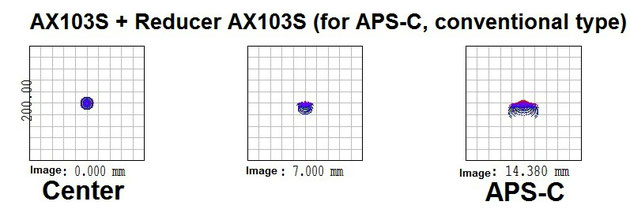

Spot diagram Vixen AX103S con riduttore di focale 0.7x #VX-37228 progettato per APS-C (F/5.6)

Spot diagram SD Reducer HD su astrografo Vixen VC200L "Visac"

L'astrografo catadiottrico Vixen VC200L Visac si è sempre contraddistinto per il suo enorme campo corretto nativo come testimoniato anche dagli spot diagram di riferimento. Le prestazioni sono sempre state buone anche col riduttore di focale 0.71x soprattutto se usato con sensori fino al formato APS-C, ma il nuovo SD Reducer HD spinge ancora di più la correzione pemettendo una correzione del campo ottima anche fino al formato full-frame 24x36 mm. Raccomandiamo tuttavia di limitarsi a sensori fino al formato APS-H circa (36 mm di diagonale) a causa della vignettatura (illuminazione 60% circa al bordo del cerchio d'immagine di 36 mm, 47% al bordo del cerchio d'immagine di 44 mm).

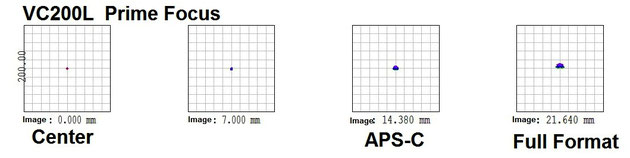

Spot diagram Vixen VC200L a fuoco diretto (F/9) - Correttore integrato nello strumento

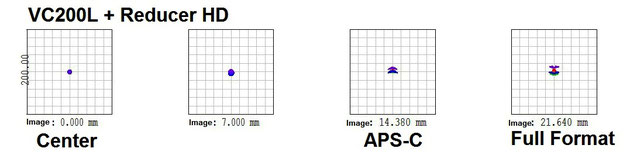

Spot diagram Vixen VC200L con riduttore SD Reducer HD (F/6.9)

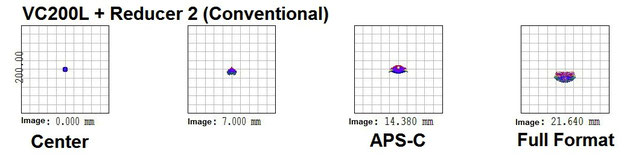

Spot diagram Vixen VC200L con riduttore di focale V2 0.71x #VX-37229

Spot diagram su ottiche Vixen SD

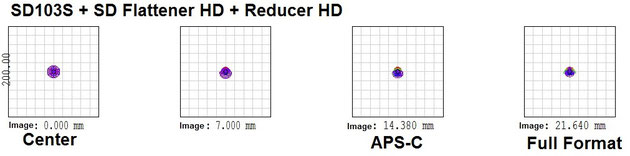

Spot diagram Vixen SD103S con spianatore SD Flattener HD e riduttore SD Reducer HD (F/6.1)
