TSFLIP

Codice articolo: TSFLIP

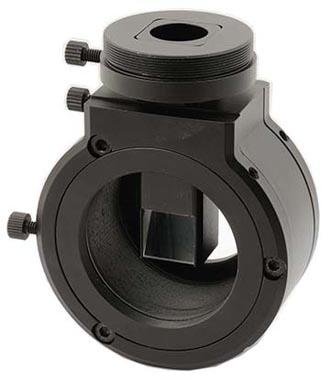

• TS 2" /  T2 Flip Mirror e Guida Fuori Asse con rotazione di 360°
• - una delle più versatili soluzioni per utilizzi diversi tra di loro, per osservazioni e astrofotografia
• - con uscita sull'oculare di grande dimensione
•

Teleskop Service ha creato un nuovo concetto rispetto al classico flip mirror.  Non è solamente il design compatto a convincere gli estimatori del TSFLIP, ma anche la grande flessibilità nell'uso.

• Modi d'impiego:
• - Flip Mirror: non viene usato nessuno specchio ribaltabile, ma un grande prisma posizionato a 90° sull'asse ottico. In posizione rialzata, il prisma non ostruisce il percorso della luce verso la camera di ripresa. Centrate l'oggetto con il prisma inserito, estraetelo in posizione rialzata e adesso o potete riprendere o osservare

- Guida Fuori Asse: il prisma è posizionato al bordo del campo visivo. In questo modo l'autoguida riesce a "vedere" le stelle al di fuori dell'area di ripresa del sensore. Si raccomanda l'utilizzo fino a sensori di formato APS-C e similari (30mm diametro). Il flip mirror può ruotare di 360° per trovare facilmente una stella di guida.

Il TSFLIP è adatto per i seguenti telescopi:

Grazie al fatto che richiede un backfocus di soli 35.5mm, la sua compatibilità è molto superiore rispetto ai classici flip mirror. Tutti i rifrattori, SC, RC e MAK possono essere usati senza problemi con il TSFLIP. Attenzione solo sui newton, che devono avere un backfocus adeguato per il TSFLIP.

• Backfocus necessario per l'utilizzo visuale o fotografico con camere CCD / webcam : 75mm
• Il backfocus necessario è calcolato sia dallo spessore del TSFLIP che dalle distanze medie di lavoro degli accessori/camere montati. Questo dato è valido sia per l'uso visuale che fotografico, in entrambe le modalità flip mirror e oag.
• Backfocus necessario per l'utilizzo con camere DSLR: min. 82mm

Il backfocus necessario è calcolato dalla lunghezza del TSFLIP e dal backfocus delle camere DSLR (35.5mm + 46mm). Utilizzando un classico anello T2 sulla reflex, bisogna aggiungere altri 10mm. Abbiamo comunque dei raccordi molto sottili per chi avesse bisogno di usare meno backfocus possibile.

• Come si misura il backfocus del proprio telescopio?

E' molto semplice: semplicemente inserite un oculare standard (come un Ploss) nel vostro focheggiatore, SENZA usare diagonali o altri accessori e mettete a fuoco un qualsiasi oggetto celeste oppure uno terrestre ad almeno 1km di distanza. Poi misurate la lunghezza del tubo estratto del focheggiatore, ovvero la distanza che farebbe per rimetterlo nella posizione chiusa rispetto a quella che abbiamo trovato. Questo è il vostro backfocus.

Come funziona il TSFLIP:

Un prisma multitrattato raccoglie una porzione della luce e la devia di 90°. Quando è del tutto inserito, il prisma è esattamente al centro del fascio ottico. Potete vedere gli stessi oggetti nella vostra camera di ripresa dopo aver estratto il prisma. In questo modo è molto semplice centrare oggetti in piccoli sensori, anche ad alti ingrandimenti (ad esempio nelle riprese hi-res).

Se il prisma è estratto parzialmente, può comunque catturare una parte di luce che viene usata nella modalità guida fuori asse (oag). In questo modo potete passare dal centrare gli oggetti nel chip di ripresa, al guidare, in una frazione di secondo.

Messa a fuoco lato oculare:

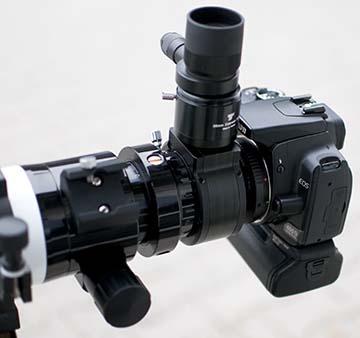

Per prima cosa, mettete a fuoco la camera di ripresa principale o l'oculare posizionati nella parte principale (non quella del prisma). Successivamente, senza toccare il focheggiatore del telescopio, mettete a fuoco la camera di guida o l'oculare per il centraggio dei soggetti allentando la vite vicino al filetto T2 (vedi foto sopra), muovete la parte superiore del raccordo su e giù finchè non trovate il fuoco e poi bloccate stringendo la vite. Adesso sia la camera di ripresa/oculare che la camera di guida/oculare sono a fuoco.

• Filetti di connesione del TSFLIP:
• grazie all'uso di filetti a passo standard, il TSFLIP può essere adattato a pressochè qualsiasi telescopio:
•
• Lato telescopio: femmina M48x0,75 (filetto da 2") - ruotabile di 360°
• Lato camera: maschio T2 (M42x0.75) - ruotabile di 360°

Lato prisma a 90°: maschio T2 (M42x0.75)

• Accessori raccomandati per il collegamento al telescopio:
• TSVF230 per focheggiatori/visual back da 2"
• TSSC-M48 per culatte con filetto SC
• BA2458110 per raccordi con filetto T2
• Accessori raccomandati per i filetti T2:
• TST2-1-T2L per accessori da 31,8mm (oculari, etc)
• TST2-2 per tutti gli accessori da 50,8mm (oculari, etc)
• T2-CS per camere con filetto C lato obiettivo

T2-EOSs anello T2 per Canon EOS e spessore ridotto

• Specifiche tecniche:
• - filetto lato telescopio: M48x0.75mm (passo da 2")
• - filetto lato prisma a 90°: M42x0.75mm (T2)
• - backfocus di 35.5mm (senza contare il filetto T2 maschio)
• - distanza dal prisma al centro del filetto T2: 46-55mm
• - distanza dal filetto M48 al centro del prisma: 17.8mm
• - apertura libera del terminale a 90°: 16mm
• - apertura libera del corpo interno del TSFLIP: 38mm
