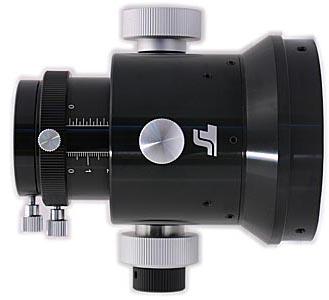

MonorailR96

Codice articolo: MonorailR96

• Focheggiatore TS Monorail da 2" per rifrattori - capacità di carico superiore e movimenti più fluidi rispetto ai classici Crayford
• Il sistema monorail è una variante migliorata del classico design Crayford, progettata per offrire una migliore performance.
•

Il nostro focheggiatore TS monorail è stato progettato per aumentare la capacità di carico e migliorare la fluidità nella messa a fuoco.

• Vantaggi del focheggiatore TS monorail:
• - maggiore capacità di carico. Grazie all'uso dei cuscinetti a sfera ai lati della barra di scorrimento, è possibile migliorare la quantità del peso sopportato e soprattutto senza provocare dannose flessioni. Il tubo di messa a fuoco (drawtube) non flette, scorre meglio e regge più carico
• - mantenimento dell'assialità del drawtube rispetto al focheggiatore: sempre grazie all'uso dei cuscinetti a sfera ai lati della barra di scorrimento, sono state eliminate possibili flessioni che possono essere presenti nei Crayford classici, avendo i cuscinetti a sfera che premono direttamente sulla barra, sul lato frontale
• - messa a fuoco sempre fluida anche con carichi di 4kg
• - riduzione 1:10 per una precisa messa a fuoco

Principi operativi del focheggiatore TS monorail:

Come funziona un focheggiatore Crayford classico:

Il tubo di messa a fuoco (drawtube) è pressato dai cuscinetti a sfera posti sul lato opposto delle manopole di messa a fuoco. Nell'ottica di mantenere un diametro del focheggiatore il più contenuto possibile, ovviamente non vengono usati cuscinetti a sfera di grosse dimensioni, con uno spessore sottile e che può venire deformato dall'utilizzo. Questo comporta che poi il drawtube non scorrerà più "dritto" cioè in asse col focheggiatore. Ad ogni modo nei focheggiatori TS Crayford usiamo cuscinetti a sfera più robusti possibile per prevenire e contenere questo problema.

Inoltre la vite di blocco non è centrata tra i 4 cuscinetti a sfera, ma è sfalsata, causando un piccolo disallineamento del drawtube. In visuale o usando setup fotografici leggeri questo effetto non si nota, ma utilizzando invece camere di ripresa pesanti, una flessione produce perdita di nitidezza ai bordi del campo inquadrato.

Come funziona il focheggiatore TS monorail:

Sul drawtube è fissata una barra di scorrimento, ai lati della quale, esattamente sotto il meccanismo di messa a fuoco (manopole), sono presenti dei cuscinetti a sfera su entrambi i lati della barra. In questo modo il drawtube, essendo solidale alla barra che è impernianta tra i cuscinetti posti su ambo i lati, scorre come su una rotaia, perfettamente parallelo all'asse del focheggiatore e senza flessioni. Inoltre la pressione esercitata sul drawtube è minore.

Con la vite che friziona il movimento, situata tra le manopole di messa a fuoco sul lato inferiore, è possibile regolare la durezza e quindi la capacità di carico del focheggiatore.

La vite di blocco è posizionata esattamente al centro rispetto ai cuscinetti a sfera, in modo da non andare a provocare flessioni del drawtube una volta chiusa con forza.

• Il focheggiatore Monorail R96 si adatta direttamente a molti rifrattori Celestron, Skywatcher e Orion:
• Migliorare la qualità meccanica del vostro rifrattore con un focheggiatore di prima classe. Non è necessario fare alcun lavoro di adattamento per il montaggio. Il Monorail R96 si monta su tutti i rifrattori Celestron, Skywatcher e Orion con un tubo da 102mm di diametro esterno.
•

• Specifiche tecniche:
• - focheggiatore da 2" monorail con adattatore da 31,8mm. Entrambi i terminali da 2" e 31,8mm sono equipaggiati con una chiusura a vite e anello in ottone.
• - corsa del focheggiatore: 50mm
• - montaggio sul telescopio: flagia da 96mm di diametro con 3 fori filettati M4 in posizione radiale
• - altezza minima dal telescopio all'attacco da 2": 94mm
• - peso: 860gr incluso riduttore da 31,8mm
